水冷螺旋輸送機結構圖及工作原理

發布時間：2022-09-12 10:02:10 作 者：大漢機械

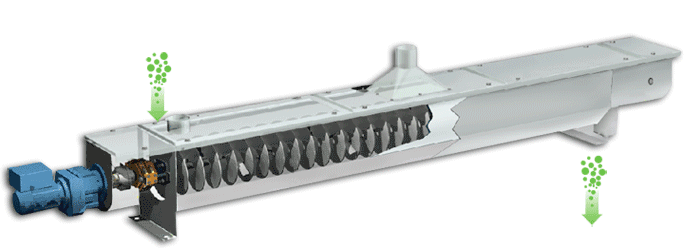

水冷螺旋輸送機是回轉窯排泄物的水冷夾套結構的槽內熱傳導的冷卻設備，進料最高溫度可達720度，出料溫度可低至50度。

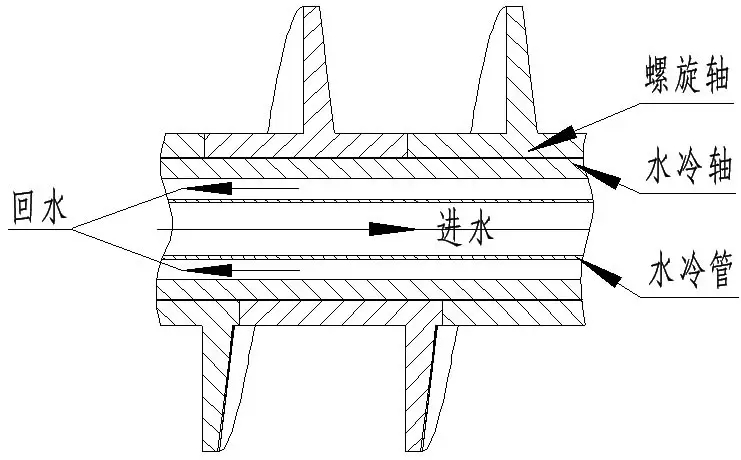

水冷螺旋輸送機結構圖

水冷螺旋輸送機由螺旋軸、水冷軸、水冷管和旋轉接頭組成。

螺旋軸：采用耐高溫、耐磨材質，可單獨跟換，分體式螺旋葉片拆裝方便，且物料流動更為順暢，避免局部堆料。

水冷軸：為空心結構。

水冷管：用于水冷軸的循環冷卻。

水冷螺旋輸送機工作原理

冷卻水在螺旋輸送機的入口端有一個空管流過螺旋，板腔從空出料管流出后，形成內部冷卻水通道，實現產品的指定出口溫度。

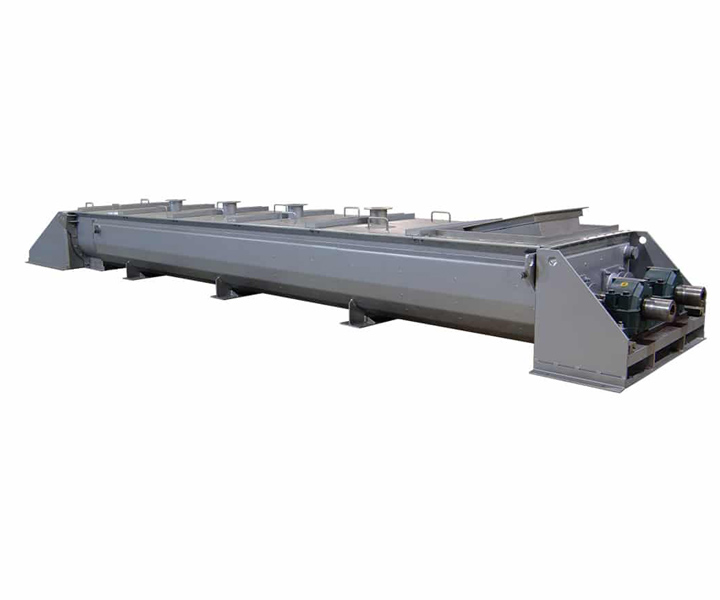

水冷螺旋輸送機輸送物料進入螺桿進口時溫度為450度，出料時溫度應降至100度以下。，通常用于高溫爐渣、冷卻燃煤電廠鍋爐的飛灰、保持食品的特定溫度等行業。
